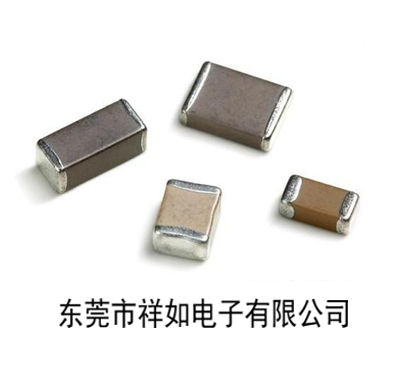

贴片电容手工焊接的技巧
每一种焊接都有其注意的事项，不同的焊接方式其焊接方法也是不同的。手工焊接远远要比机器焊接的难度要大一下，但是对于手工焊接可以接近的完美。下面我们来看看贴片电容手工焊接的技巧。
1.先在焊盘上涂助焊剂，再用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊接，芯片一般不需处理就可以焊接。
2.用镊子小心地将PQEP芯片放到PCB板上，应注意不要损坏引脚。使其与焊盘对齐了，保证芯片放置正确方向。把烙铁的温度调到300摄氏度左右，烙铁头尖沾少量的焊锡，用工具向下按住以对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片位置是否对准。必要时可进行调整或者拆除并重新在PCB板上对准位置再次焊接。
3.开始焊接所有的引脚时，应在烙铁上加上焊锡，将所有的引脚涂上焊剂，使引脚保持湿润，用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。
4. 焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上消除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。
