高频低阻铝电解电容需要注意的事项
贴片高频铝电解电容一般有正负极之分，即具有极性。因此在电路中使用时正负极不能接错。现在已经可以制造无极性的或用于交流电路的电解电容器，称为双极性电解电容或无极性电解电容。在外加电压的作用下，由于某种原因引起局部损坏的器件，具有自行修补的作用，这种现象叫做电解电容的自愈。

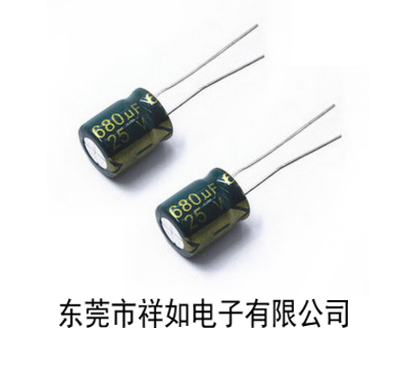

使用范围一般只能在-20℃-+70℃以内。特性受温度、频率的影响很大，一般经常使用的都是高频铝电解电容。高频低阻铝电解电容的容量、耐压、正负极都标在外壳上，有时也用引线的长短来表示，长线作为正极，短线作为负极。
安装注意事项
（1）用过的电容器不能再使用，但作为周期检查可卸下来测试电性能。
（2）如果电容器已充电，使用前要用一个约1千欧姆的电阻放电。
（3）如果电容器在超过35℃，湿度大于70%的条件下存放，其漏电流可能上升，可通过一个约1千欧姆的电阻施加额定电压处理。
（4）安装前要确认高频铝电解电容的额定容量，电压及极性。
（5）掉在地面上的电容器不要使用。
（6）变形的高频低阻铝电解电容不要使用。
（7）电容器的正负极引线间距应与PCB板焊孔的位置相吻合。若将电容器强行插入孔距不配套的电路板，会有应力作用于引线，这将导致电容器短路或漏电流上升。
（8）安装时把电容器引脚或焊针插入PCB板，直到电容器底部贴到PCB板表面。
（9）要施加超过规定的机械压力。当拉力施加到电容器引出线，该拉力将作用于电容器内部，这将导致电容器内部短路，开路或漏电流上升。电容器焊装i到电路板，请勿强烈摇动电容器。
a. 高频铝电解电容正负极间距必须与线路板孔间距相吻合；
b. 保证电容器防爆阀留有一定空间；
c. 电容器防爆阀上方尽量避免配线及安装其他元器件；
d. 电路板上，电容器的安装位置，请不要有其他配线；
e. 电容器四周及电路板尽量避免设计，安装发热元件。
