电容器在开关电源中的作用

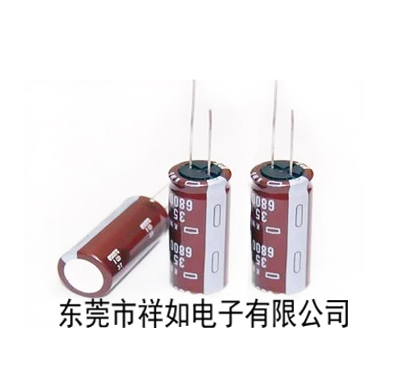

前面的文章中我们有讲解过铝电解电容的作用，那么今天我们来讲解一下铝电解电容器在开关电源中的作用是什么？
1.滤波作用
滤波是电容的作用中最重要的一部分。几乎所有的电源电路中都会用到。滤波电容好比“水池”，将电能转变成池中的水并能将水还原成电能。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上大于1UF的电容大多为电解电容，有很大的电感成分，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大的电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高频低阻。电容越大低频越容易通过，具体用在滤波中，大电容1000UF频低频，小电容20PF滤高频。
2. 旁路作用
旁路铝电解电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求，就像小型可充电电池一样，旁路铝电解电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，这能够很好地防止输入值过大而导致的地电位抬高和噪声。
3.去藕作用
从电路来说，总是可以区分为驱动的源和被驱动的负载，如果负载电容比较大，驱动电路要把电容充电，放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹，）这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合作用。
4. 储能作用
储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端，电压额定值为40-450VDC，电容值在220-150000uf之间的铝电解电容器，是较为常用的。根据不同的电源要求，器件有时会采用串联，并联或其组合的形式。对于功率超过10KW的电源，通常采用体积较大的罐型螺旋端子电容器。
