解析固态铝电解电容的工作原理
电容在主板电路中广泛使用，打开机箱观察主板，可以看到星罗棋布，数量众多的铝电解电容。它是计算机系统供电电路中不可或缺的重要元件，主板上的各类板卡，芯片组需要使用多种类型电压的电源，如+12，-12，+5，-5伏等，要保证主板及板卡的稳定运行需要采用电容器用于过滤电源，确保电压稳定。当然在CPU供电电路中，电容更是起到提高电源质量的关键作用。
计算机主板和显卡等板卡主要使用两类电解电容：铝电解电容和钽电解电容。铝电解电容价廉且容量较大，主要用于电源滤波部分。钽电解电容各项性能均优于铝电解电容，但价格较高。一直以来，诸多系统运行不稳定，花屏，无法开机，超频后易死机以及主板的诸多问题都与液态电解电容有着千丝万缕的联系，而液态铝电解电容的漏液、寿命短等缺陷也为电脑玩家所诟病。要想使主板稳定、高效运行，采用固态铝电解电容通常起着关键作用，对于一些先天不足的主板更是可以起到大补功效。
在各类电容中，唯有铝电解电容存在寿命问题。在确保电容质量的前提下，高温，超压还是导致液态电解电容失效的重要因素。液态电解电容的工作温度每上升10℃其使用寿命就会缩短一半以上。电容的热量一方面来自主板和其他板卡散热排出的热量，这是工作环境造成的，可以通过改善散热措施减少这种热量传递。一方面则是因电容的电解质存在电阻，电流流流过电容时在其内部产生的，要减少这种情况引起的发热只有通过电解质的技术创新来实现。
那么主板上电容接受的热量究竟是从何而来的呢？主板上的许多部件在工作中都会发热，但发热量最大的三个部分：CPU、北桥芯片、场效应管。

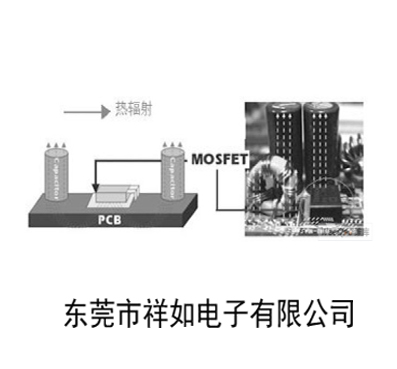

通常CPU和北桥芯片、场效应管都会使用专用的散热装置降低温度，但是用于CPU供电的场效应管却没有任何的散热措施。PWM（脉宽调制）电路是CPU电源供给电流中的核心组成部分，其核心器件MOSFET在工作能够中会释放大量热能，而这区域也是电子器件最为密集的部分。通常情况下，MOSFER紧贴主板装配，借助主板进行散热，从而直接将热量传递给其周围的电容。
CPU电压调节模块的电路位于CPU附近，由于COU工作中消耗的能源并不恒定，导致电压发生波动，从而需要电容来稳定电压。由于CPU的频率越来越高，更多的人使用电脑长时间连续工作，这些都直接导致整个主板发热量直线上升，如果散热措施不到位，热量在电容周围积聚从而导致液态电解电容漏液和提前失效。
