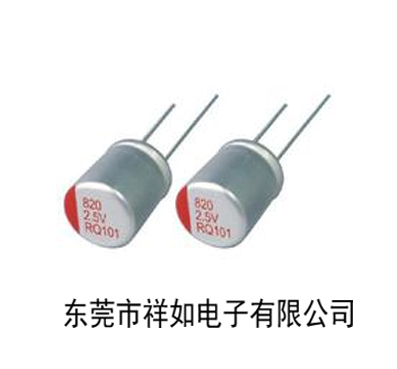

关于板卡用导电高分子型固态电容器替代普通铝电解电容的一些建议
关于板卡用导电分子型固态电容器替代普通铝电解电容的一些建议：
1.耐压电压的选择
由于普通铝电解电容的电压的误差较大，在耐压选取方面设计时会留有很大的余量、例如：12V电源部分常用16V铝电解电容，5V点电源常用10V，3.3v一下选用6.3V。这是设计工程师选择电源时为了保险的缘故采用的一般规律，所以在实际板卡产品上，我们会发现用在12V电源上的电容，却采用25V的铝电解电容，甚至在CPU1.45V的滤波部分也能看到10V的电解电容，所以普通铝电解电容耐压只做为参考，选用电容耐压的唯一标准是电路的电压，如果选用固体电容，只要电路电压低于固态电容额定工作耐压即可。
2. 容量的选择
电容容量的选择是根据电路中的电流（即功耗）来确定的，如CPU是主板中的耗电之王，在其周边我们就见到了密密麻麻的电解电容和高频瓷片电容，在显卡的GPU附近亦是如此。同样由于电解电容的误差大和老化后容量减小较大，在容量选择上也会留有很大的余量。固体电容容量几乎不会减小，不用考虑老化后容量减小的问题，由于阻抗明显低于铝电解电容，所以在容量选择上固体电容有很大的空间，根据经验一般可选择为铝电解电容容量的四分之一。
3.成本考虑
当替换选择电解电容时，在体积允许的情况下，按照与原使用型号的容量耐压贴近的，高压替换低压，高容量替换低容量，都是正确的认识，但在固态电容的选择上，是不能按照这样传统的替换概念的，由于材料及工艺不同，在同等耐压及容量情况下，电解电容和固态电容对比，固态电容的体积要大出电解电容一倍以上，由于固体电容材料价格较铝电解电容的材料价格贵出很多，越大的越贵，固体电容本身已经就比较贵了，更重要的是由于固态电容优秀的性能决定了小容量即可胜任更恶劣工作环境。
4. 使用寿命
纯固态材料决定了其寿命更长，误差更小，其出厂时的参数在连续工作数万小时后，仍可持续不变，但铝电解电容在工作两千小时后，电解也将慢慢出现干涸现象，容量变小，随着时间推移，电路系统将变得不稳定，如运行变慢死机等等固态电容强调的是低ESR，高温时性能不表，所以更换固态电容后，容量基本不表，电压也基本不会下降，使用寿命更长。
