铝电解电容的选型方法（一）
铝电解电容使我们常用的电子元器之一，铝电解电容在电子 线路系统中，是失效率最高的被动元件。 所以，铝电解电容的选型，对提高电子线路 系统性能的稳定性和可靠性，有着极其重要的作用。电子工程师应针对不同产品 应用环境和电性能的要求，准确的选用不同 参数，等级和质量等的铝电解电容，准确对铝电解电容参数的具体要求，包括标称值，精度和误差要求、稳定性要求、温度 范围要求、安装尺寸以及与电性能密切相关的其他要求。
下面我们来说说铝电解电容的几大选型要素：容量、耐压、工作温度范围、元件体积和封装 形式、纹波电流、纹波电压、漏电流、ESR、耗散因数、阻抗/频率特性、铝电解电容工作寿命、实际使用需要、性能和成本等综合因素。

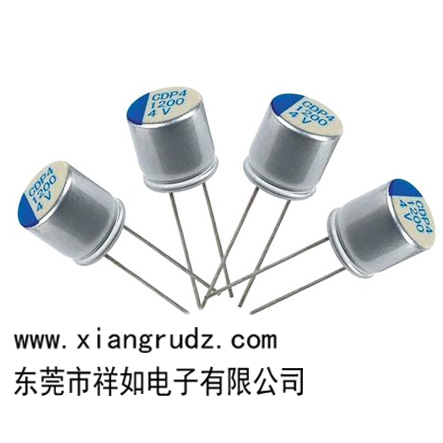

容量和 额定工作电压
铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。 在实际电容选型中，对电流变化节奏快的地方要用到容量较大的电容，但并非容量越大越高，首先，容量增大 ，成本和体积 可能会上升，另外 ，电容越大充电电流就越大，充电时间也会越长。这些都是实际 应用选型中需要考虑的问题。
额定工作电压：顾名思义就是在规定的工作温度范围内，电容长期可靠的工作，它能承受的最大直流电压。在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。 我们常用的铝电解电容工作电压有 ：6.3V，10V ，16V， 25V ，50V ，63V， 100V ，2500V ，400V， 500V， 630V。
在滤波电路中，电容的耐压值不要小于交流有效值的1.4倍 ，另外还要注意的一个问题是 工作电压裕量的问题，一般来说 要在15% 以上，例如 某电容的额定 电压是50V，虽然 涌浪 电压可能高至63V ，但一般最高只会施加42V电压。
让电解电容器的额定电压具有较多的余量，能降低内阻，降低漏电流，降低漏电流，降低损耗角，增加寿命。虽然说，48v的工作电压使用50V 的铝电解电容短时间不会出现问题，但使用久了，寿命就有可能降低。
介质损耗
电解电容器在电场 作用下消耗的能量，通常用损耗功率和电容器的无功率功率之比 ，即 损耗角的正切角表示 （ 在电容器的等效电路中，串联等效电阻ESR同容1 1/ωC 之比称之为 Tan δ，这里的 ESR 是在 120Hz下计算获得的值。显然，Tan δ随着测量频率的增加而变大，随测量温度的下降而增大） 损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作， 耗散 因素(DF) 存在於所有电容器 中，有时DF 值会以损耗角的 tanδ表示。此参数愈低愈好，但铝电解电容此参数比较高。
DF值是高还是低，就同一品牌，同一系列的的电容器来说，与温度 、容量 、电压、频率等都有关系；当容量相同时，耐压愈高的DF值就愈低，此外 温度愈高DF值 愈高，频率愈高DF值也会愈高。
