电解电容器好坏的最关键因素 -ESR
编辑：管理员 浏览：510 次 日期：2016-09-21

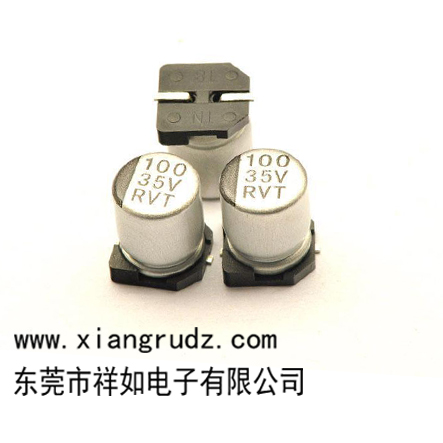

电解电容器好坏的最关键因素-ESR
所有的硬件工程师谈起电解电容的好坏的时候，最后总是少不了一句，要选择ESR参数低一点的电容器，那么我们先看一下电容器的ESR标准 ：
如果公司的采购员按照这个要求去采购电容的时候，这时候品牌一般都是采购员首选的，因为采购员知道好的品牌质量有保证而且他的ESR参数低。很多时候我们采购电解电容的时候发现很多电解电容的ES值从不标示出来，这时我们就纳闷了，为什么电容的ESR值不标示出来呢，温度特性不标示出？下面我们来分析 一下电容的几个参数：
先来说说ESR
作为开关电源的输出整流滤波电容器，电容量往往是首要的选择，铝电解电容器的电容量完全可以满足要求，而ESR则相对比较高。可以通过多只并联的方法落低ESR。也可以选择更大的电容量来落低ESR。
ESR是高频电解电容里面最重要的性能参数，许多电容供应商都强调“LOW ESR”这一性能特征，也就是ESR值很小的意思。那么，我们如何正确理解LOW ESR的实际意义呢?由于现在电子技术的进展，供应给硬件的电压正呈现越来越低的趋势，例如FPGA、DSP、RAM系列的供电电压都是很低，有的电路电压小于2V，相比以前动辄3、4V的电压要低得多。但是，另一方面这些芯片由于晶体管和频率爆增，需求的功耗却是有增无减，因此按P=UI的公式来计算，这些设备对电流的要求就越来越高了。
比如在电脑主板上，例如两颗功耗同样是70W的CPU，前者电压是3.3V，后者电压是1.8V。那么，前者的电流就是I=P/U=70W/3.3V大约在21.2A左右。而后者的电流就是I=P/U=70W/1.8V=38.9A，达到了前者的近一倍。在通过电容的电流越来越高的情况下，假如电容的ESR值不能保持在一个较小的范围，那么就会产生比以往更高的涟波电压(理想的输出直流电压应该是一条水平线，而涟波电压则是水平线上的波峰和波谷)。
此外，即便是相同的涟波电压，对低电压电路的影响也要比在高电压情况下更大。例如对于3.3V的MCU而言，0.2V涟波电压所占比例较小，还不足以构成致命的影响，但是对用于1.8V供电的FPGA、DSP而言，同样是0.2V的涟波电压，其所占的比例就足以造成数字电路的推断失误。
那么ESR值与涟波电压的关系何在呢?我们可以用以下公式表示：
V=R(ESR)×I
二.再说生产厂家为何不愿标示出来ESR呢?
从电解电容器的生产工艺上考虑，电解液的电阻是铝电解电容器等效串联电阻(ESR)的主要部分。多数铝电解电容器生产厂商是不给出ESR数据的主要原因主要是：相对于其它介质的电容器，铝电解电容器的ESR显得太大。如1μF/16V的一般铝电解电容器，其ESR一般在20Ω左右;100μF的铝电解电容器，其ESR也是在1.5~2Ω之间。
