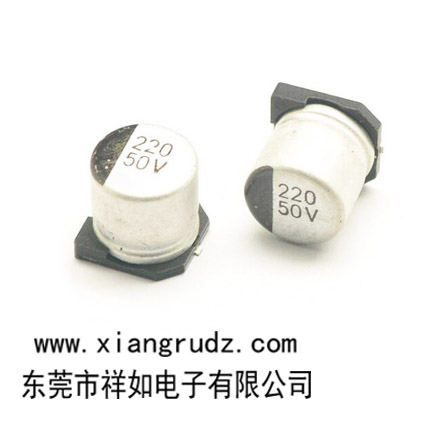

贴片铝电解电容选用指南
贴片铝电解电容的容体比较大，串联电阻较大，感抗较大，对温度敏感。它适用温度变化不大，工作频率不高的场合，可用于低频滤波（在高频的时候时候电解电容的并联滤波效果较低频差）。铝电解电容具有极性，安装时必须保证正确的极性，否则有爆炸的危险。
与铝电解电容器相比，钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。但是，它的工作电压较低。
贴片铝电解电容的额定电压的1.3倍作为电容器的浪涌电压，工作电压高于160V时，是额定工作电压+50V作为浪涌电压，这是生产厂家保证的电压，可以允许在短时间内承受此电压。电容器处于浪涌电压时，电流会很大，通常是正常情况下的10-15倍，如果时间太长，会爆开，所以一般选用铝电解电容器应该把电压选的稍高些，实际工作电压为标称电压的70~80%为宜。
贴片铝电解电容器适用指南如下：
1.贴片铝电解电容在滤波电路中根据具体情况去电压值为噪声峰值大的1.2-1.5倍，并不根据滤波电路的额定值；
2.贴片铝电解电容的正下面不得有焊盘和过孔；
3.贴片铝电解电容不得和周边的发热元件直接接触；
4.贴片铝电解电容分正负极，不得加反向电压和交流电压，对可能出现反向电压的地方应使用无极性电容；
5.对需要快速充放电的地方，不应使用铝电解电容器，应选择特别设计的具有较长寿命的电容器；、
6.不应使用过载电压，A直流电压叠加后的缝制电压低于额定值。B两个以上电解电容串联的时候要考虑使用平衡电阻器，使得各个电容上的电压在其额定的范围内；
7.设计电路板时，应注意电容防爆阀上端不得有任何线路，并应留出2mm以上的空隙；
8.电解电容也主要用化学溶剂及电解纸易燃物，且电解液导电。当电解液与PC板接触时，可能腐蚀PC板上的线路，以致生烟或着火，因此在电解电容下面不应有任何线路；
9.设计线路板向背应确认发热元器件不靠近铝电解电容或电解电容的下面。
