贴片电感的工作原理，感抗特性及顶部的数字
在浩瀚的电子元器件中，我们对产品的认知度是有限的。就像对于人一样我们只是知道了他的表面而不知道他的内心世界是怎么样的。而当我们要与这个人做朋友时我们就要深入的了解，对于贴片电感也是一样的。首先我们要更深入的去了解它，这样在工作中我们才能更好的利用它，从而才能达到我们想要的效果。下面就让祥如电子为您介绍贴片电感的工作原理，感抗特性及顶部的数字。
贴片电感的工作原理：贴片电感的工作原理死分成两个部分，一是给贴片电感通电后贴片电感工作过程，此时贴片电感由电产生磁棒；二是贴片电感在交变磁棒中的工作过程，此时贴片电感由磁产生交流电。
关于贴片电感的工作原理主要说明下列几点。
1.给线圈中通过交流电流时，在贴片电感的四周产生交变磁场。这个磁场称为原磁场。
2.贴片电感通入直流电流时，在贴片电感四周要产生大小和方向不变的恒定磁场。
3.由电磁感应定律可知，磁通的变化将在导体内引起感生电动势。因为贴片电感（线圈）内电流变化（因为通的是交流电流）而产生感生电动势的现象，称之为自感应。电感就是用来表示自感应特性的一个量。
4.自感电动势要阻碍线圈中的电流变化，这种阻碍作用称为感抗。
二、贴片电感感抗特性
贴片电感的感抗大小与两个因素有关：贴片电感的电感量L和流过贴片电感的交流电流频率fo
XL=2πfL
式中XL为贴片电感的感抗：
F为流过贴片电感交流电流的频率：
L为贴片电感的电感量。
通过这一计算公式可以进行理解感抗、电感量、频率三者之间的关系。
当交流电流通过贴片电感时，感抗对交流电流的影响类似于电阻对电流的阻碍作用，所以在分析电路时可以将贴片电感的感抗进行“电阻”的等效理解。等效电路中的“电阻”与频率高低，电感量的大小相关，所以是一种特殊的电感性“电阻”。

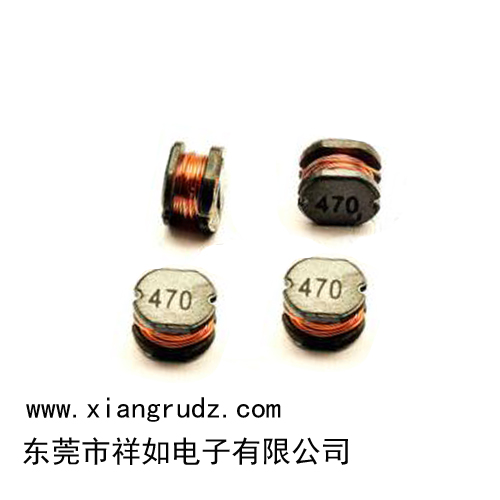

三、电感顶部的数字470是什么意思？
470的一种缩写表示法，因电感本身体积小，不能将完整规格标示出来，所以我们就用一种缩写的表示方法来表示。其表示的编码规格跟贴片电阻是一样的，470表示47是实数，后面的0表示0个0，就是没有的意思，单位是UH，电感顶部的470就是指电感量为47UH的贴片电感。
贴片电感的电感量：贴片电感的电感大小如同电容器的电容量大小一样，是贴片电感使用中的一个重要的参数。另外，当贴片电感中流有较大工作电流时，对它的额定工作电流参数也要引起关注。贴片电感的电感大小与线圈的结构有关，线圈绕的匝数越多，电感越大。在同样匝数情况下，线圈加了磁芯后，电感量增大。
电感单位为亨，用H表示，H对于小体积的贴片电感来说太大了，所以我们常用毫亨(mH)和微亨（uH）来表示。1uH=1000mH=1000000Uh
标称电感量表示了贴片电感的电感大小，它是使用中人们最为关心的参数，也是贴片电感最重要的参数之一。
标称电感量会标注在贴片电感上，以方便使用，这是3位数表示，其识别方法与电容器的3位数识别方法一样的。
