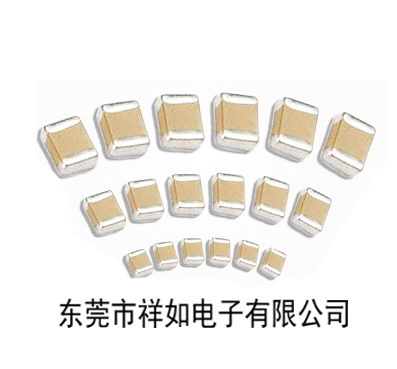

贴片电容最基本的功能
每一款电子元件都有其作用，只是作用大小的问题而已。当我们在运用贴片电容时，我们需要知道贴片电容他的功能是什么，从而我们好知道该如何设计电路板，使每款电子元件发挥他们的最大的作用。下面我们来说说贴片电容最基本的功能是什么
在一般的电子电路中，常用贴片电容来实现旁路，滤波，耦合，振荡，相移以及波形变换等。这些作用都是其充电和放电功能的演变。充电使贴片电容带电（储存电荷和电能）的过程成为i充电。这时贴片电容的两个极板总是一个极板带正电，另一个极板带等量的负电。把贴片电容的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。充电后贴片电容的两极板之间就有了电场，充电过程把从电源获得的电能储存在贴片电容中。
贴片电容万用表选用R*1档。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测贴片电容引脚接触AB两点，才能明显地看到万用表指针的摆动。C对于0.01uf以上的固定电容，可用万用表的R*10K档直接测试贴片电容有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出贴片电容的容量。
贴片电容的检测方法，A检测10pf以下的小电容因10pf以下的贴片电容太小，用万用表进行测量，只能定性的检查是否有漏电，内部短路或击穿现象。测量时，可选用万用表R*10K档，用两表笔分别任意接电容的两个淫叫哦，阻值应为无穷大。若测出阻值（指针向右摆动）为零。则说明电容漏电损坏或内部击穿。B检测10pf-0.01uf贴片电容是否有充电现象进而判断其好坏。
放电使充电后的贴片电容失去电荷（释放电荷和电能）的过程称为放电。例如，用一根导线把贴片电容两极接通，两极上的电荷互相中和，贴片电容就会放出电荷和电能。放点后的贴片电容的两极板之间的电场消失，电能转化为器它形式的能。
