数字万用表测试贴片电容的方法

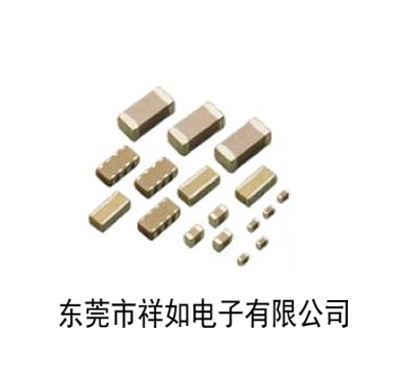

想必经常和电子元件接触的工程们都经常使用数字万用表测试电容的大小，一般我们测试的都是有接脚或引线的，但当我们需要测试没有接脚或孔位的贴片电容该什么做？
1. 观察电容器有无明显的物理损坏，如果有则说明电容器已经发生损坏，如果没有还需要进一步进行测量。
2. 用毛刷将待测贴片电容器的两极清理干净，避免残留在两极的污垢影响测量结果。
3. 为了测量的精确性，先用镊子对其进行放电。
4. 选择数字万用表的二级管档。将红表笔插在万用表的VΩ孔，黑活笔插在万用表的COM孔。
5. 将红，黑表笔分别接在贴片电容器的两极，并观察表盘读数变化。
6. 交换两表笔再测一次，注意观察表盘读数变化。
两次测量数字表均先有一个闪动的数值，而后变为1，即阻值为无穷大，所以该电容器基本正常。如果用上述方法检测，万用表始终显示一个固定的阻值，说明电容器存在漏电现象，如果万用表始终显示“000”，说明电容器内部发生短路；如果始终显示1，没有闪动的话则说明电容器内部极间发生断路。
