贴片电容的容值测试方法 东莞祥如电子贴片电容
Browse：365 Times Date：2016-12-24
贴片电容的容值检测方法

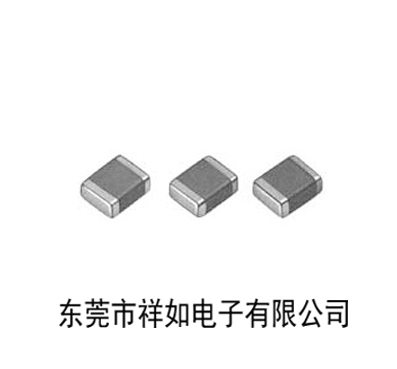

贴片电容的测试方法有数字万用表测试法，数字电桥测试法及数字电容测试仪测试法。因为 贴片电容体积较小，又没有引脚，因此要用专门的测试夹才能夹住贴片电容进行测试。
1. 数字万用表测试法：将专用测试的两根电极插入数字万用表电容测试插孔内，数字万用表档位打在电容档适当量程上，夹上贴片电容即可读出电容值；
2. 数字电桥测试法：将专用测试夹的两根电极插入数字电桥的测试孔内，将数字电桥档位在电容档适当量程上，选择适当测试频率，夹上贴片电容即可读出电容值和损耗值；
3.数字电容测试仪测试法
（1）电容量测试法：将专用测试夹的两根电极插入数字电容测试仪测试孔内，，将数字电容测试仪档位调在适当的量程上，选择适当测试频率，夹上贴片电容即可读出电容值和损耗值。
（2）耐压及漏电流测试法：将数字电容测试仪调在耐压测试档位上，选择适当的测试时间，调节所需耐压值（即加上电容上的电压），并设定漏电流合格限值，夹上贴片电容启动测试，这时充电-测试，整个过程仪器可自动完成，可读出电容漏电值，当漏电流超限时，仪器会报警。
注意事项
1.在测试前应将电容上的残余电荷泄放掉，以防损害坏仪器。
2.测量有极性的电容的耐压值和漏电流时要注意极性，不可接反，否则电容可能会炸裂。
3.电容损耗值跟所选择的测试频率有关。
