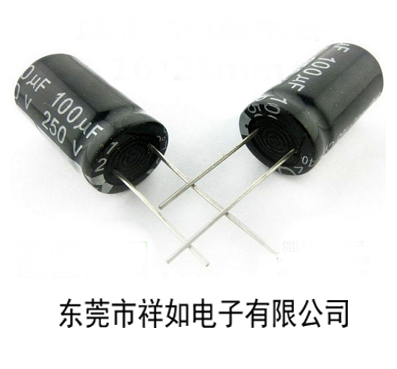

铝电解电容引线的作用
我们知道铝电解电容分贴片铝电解电容和插件铝电解电容，而他们两者之间的区别就在于一个是贴片而另一个是有引线的，而对于电路板的使用来说，贴片铝电解电容是最佳的选择，那为什么设计师们还使用铝电解电容呢？下面我们就来说说铝电解电容的引线的作用。
在用电解电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响，电容电容器的容抗与效率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策，出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。
理想的电解电容阻抗是随着频率的升高降低，而实际电解电容的阻抗是在频率降低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某以点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性，在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。
电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差，ESL除了与电容的种类有关外，电容的引线是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。因此在实际工作中，要使电容器的引线尽量短。
根据LC电路串联谐振的原理，谐振点不仅与电感有关，还与电容值有关，电容越大，谐振点越低，许多人认为电容器的容值越大，滤波效果越好，这是一种误解，电容越大对低频干扰的旁路效果虽然好，但是由于电容在较低的频率发生了谐振，阻抗开始随频率的升高而增加，因此对高频噪声的旁路效果变差。
