用固态铝电解电容替换主板普通铝电解电容的原则、建议和实例
Browse：1644 Times Date：2016-11-18

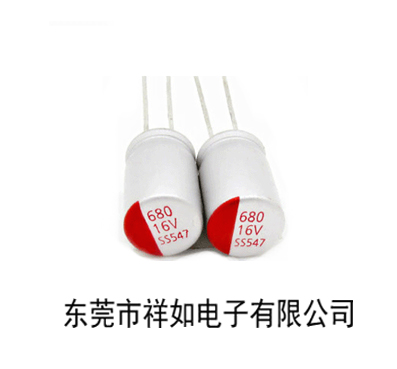

用固态铝电解电容替换主板普通铝电解电容的原则、建议和实例
目前大多数计算机产品中配置一下几组电压：12V,5V,3.3V,2.5V,1.8V,及1.8V。
首先我们强调一下5V电源在板卡的数字电路系统中主要负责各类输入输出接口的供电，其分别范围是比较少，铝电解电容的损坏率也向当低，所以，在正常情况下电脑板卡和以数字逻辑电路为主的电路板中，在小批量维修替换时10V的铝电解电容完全可以使用6.3V的固态铝电解电容替代。
耐压的选择：由于铝电解电容的误差较大，在耐压选取方面设计时会留有很大的余量，例如：12V电源部分常用16V铝电解电容，5V电源常用10V，3.3V选用6.3V，3.3V选用6.3V或者4V。这是厂商选择耐压电压的一般规律。我们在板上也会见到用在12V电源上的25V铝电解电容，甚至在CPU1.45V的滤波部分看到10V的电解电容，所以原铝电解电容耐压只作为参考，选用电容耐压的唯一的标准是电路的电压，如果选用固态铝电解电容，至只要电路电压低于固态电容耐压即可，不需要考虑余量。
容量的选择：铝电解电容容量的选择是根据电路中的电流（即功耗）来确定的，如CPU是主板中的耗电之王，在其周边我们就见到了密密麻麻的铝电解电容和高频瓷片电容，子啊显卡的CPU附近亦是如此，同样由于普通铝电解电容的误差大和老化后容量减少较大，在容量选择上也会留有很大的余量。固态铝电解电容容量几乎不会减少，不用考虑老化后容量减少的问题，再者ESR值明显优于铝电解电容，所以在容量选择上固态铝电解电容有很大的空间，根据经验一般可选择为铝电解电容容量的四分之一或者更大，当然这个值不是绝对的，略有偏差，无关紧要。
大家对电解电容比较熟悉，对于电容的认识往往只记得容量及耐压值，但忘却了关于电容品质的决定性因素：电容的材质。当替换选择普通铝电解电容时，在体积允许的情况下，按照与原使用型号的容量耐压贴近的，高压替换低压，高容量替换低容量，都是正确的认识；但在固态铝电解电容的选择上，是不能按照这样传统的替换概念的。由于材料及工艺不同，在同等耐压及容量情况下，电解电容和固态铝电解电容对比，固态铝电解电容的体积要大出电解电容一倍以上。由于固态铝电解电容的介电材料价格较铝电解电容材料价格贵出很多，越大的越贵，没有必要做得那么大，更重要的是由于固态铝电解电容优秀的性能决定了小容量即可胜任更恶劣工作环境，纯固态材料决定了其寿命更长，误差更小，固态铝电解电容出厂时的参数在连续工作数万小时候，仍可维持不表，但铝电解电容在工作两千小时后，电解液慢慢出现干涸现象，容量变小，随着时间推移，电路系统将变得不稳定，如运行变慢，死机等等。固态铝电解电容强调的是低ESR，高温时性能不变，所以更换固态铝电解电容，大家不要老觉得容量不够啦，电压会不会太低这这些问题。
下面举例说明用固态铝电解电容（主板固态铝电解电容）替换主板上电解电容的原则和建议，期望能对大家有所帮组：
1. CPU供电类电容。此位置一般原来均是6.3V-10V的电解电容，根据CPU的实际电压来更换，近五年生产的CPU核心电压已经没有高于2.5V的了，都在1.8V以下，所以用子啊CPU外围的6.3V，1500UF，6.3V，3300UF铝电解电容，可以使用固态铝电解电容4V 1200UF，4V 1500UF，2.5V1500UF,4V820UF来替代，而2.5V820UF的固态铝电解电容也可以胜任次电容替代。
2.6.3V1500UF-2200UF（直径8MM）电解电容用于3.3V或者3.3V以下电源部分，可用固态铝电解电容容量4V 330UF-820UF的固态铝电解电容替换或者耐压高于4V的也可以。常用的固态铝电解电容是4V560UF。
3. 12V电源16V 1000UF-3300UF，电解电容可用固态铝电解电容16V 270UF –330UF来替代（12V电源作为高电压不直接供给大电流的电路部分，故此处可选用之容量较小）
4. 最常用的1000UF/6.3V电解电容，广泛分布与内存插槽，AGP插槽，PCI插槽，此类电解电容的替换，可以用耐压高于4V容量大于2700UF的固态铝电解电容替代即可，如4V 5600UF,4V 470UF。
5. 另外一些常用的470UF/16V电解电容请尽量使用耐压位6.3V或者10V的固态铝电解电容，由于使用5V电源的芯片不大多且功耗不大，一般使用小个的电解电容。
