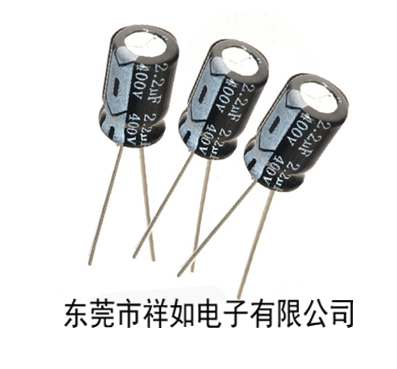

铝电解电容使用注意事项
前面的文章中我们有和大家讲解贴片电解电容的安装注意事项，贴片铝电解电容器在实际安装中的注意事项以及滤波作用的贴片电解电容选择和注意事项，其实贴片铝电解电容和铝电解电容的区别只是在于一个是插件而另一个是贴片的，即使他们有很多的相同之处不过我们今天也来讲讲铝电解电容的使用注意事项。
如果正负极接反，将产生异常电流，导致电路短路，甚至损坏器件本身，如果不确定正负极性，就要使用直流双极性电解电容，直流电容不能使用在交流电路中。
2.在额定电压范围内使用
如果电容两端电压超过其额定电压，急剧增加的漏电流将导致电容特性的恶化或器件的损毁。
如果在需要快递充放电的场合使用电解电容，则电容发热将导致电容特性恶化甚至损坏。
4.在额定纹波电流下使用
如果纹波电流超过其额定纹波电流，电容寿命将缩短，在极端情况下，其内部发热会将其烧毁，在这种电路中，要使用高纹波类型的电解电容。
5.电容特性随着操作温度的改变
电解电容的特性将会随着温度的改变而改变，这种改变是暂时的，而且在初始温度下，仍然保持其初始特性（如果在长时间的高温下。其特性还没有恶化的话）。如果使用温度超出其规定的温度范围。增加的漏电流将损坏电容器件。设计中。要注意诸多因素对电容温度的影响，比如说周边温度的影响，设备的内部温度的影响，电路单元中其他发热器件的热辐射影响，还有电容本身由于纹波电流而引起的发热产生的影响。
一般情况下，标注的静电电容是在20℃，120Hz下的值会随着温度的升高而增加，随着温度的降低而降低。
通常，标注的正切损耗角也是在20℃，120Hz下的值，这个值随着周边温度的升高而降低，随着周边温度的降低而升高。
漏电流随着温度的升高而增加，随着温度的降低而减少。
当工作频率改变是电解电容的特性会随之改变，
通常，电解电容的值是20℃，120Hz下的值，随着频率的增加而增加
特性阻抗通常是20℃，100Hz下的值，它将随着频率的降低而增加。
7.铝电解电容的寿命
当铝电解电容的特性恶化到致其失效时，它的寿命也就终止了，温度和纹波电压是影响其寿命的两个重要因素。
8.存储过程中铝电解电容特性的改变
在经过长时间的存储之后，无论是否装配在设备中，铝电解电容的漏电流都会增加，当周围温度较高时，这种趋势更为显著，如果电容在常温下存储时间超过2年（高温下时间更短）漏电流有所增加，
9.电容器和阴极引出端间的绝缘
电容器和阴极引出端是通过电容液的阻值又不是确定的，所以，如果需要完全绝缘，须要在装配时加上一个绝缘器。
10.PCB板立式电容的非接线端
由于NC端没有绝缘，它应被装配在与电流其他器件电气隔离的地方。
11.外部套筒
如果在有机溶液中浸过后又曝漏在高温之中，覆盖在电容器表明的套筒可能会破裂，铝电解电容的外部材料通常采用聚氯乙烯材料，但是，这层套筒仅仅只是用于标注指示目地而非用于绝缘。
12.特殊的工作环境
如果在含有高密度素化合物气体以及子啊PCB板的清洁中使用，铝电解电容将逐渐显示出腐蚀性。
根据电容pin间距调整PCB板的孔间距要注意短路，断路以及漏电流的增加，由于孔间距和pin间距的差距，可能会给引线端承担较多压力。
