铝电解电容在电路中设计
Browse：387 Times Date：2016-10-24

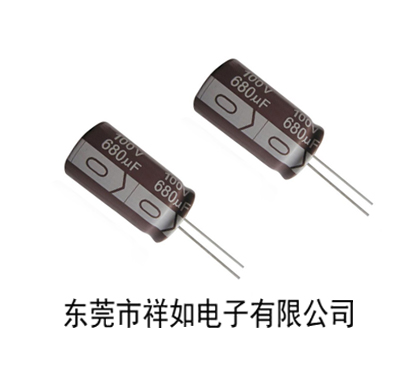

铝电解电容在电路中的设计
一个产品的问世，首先需要设计这个产品，当一个模板设计好了，我们才可以生产这款产品，而一款产品的关键则在于PCB板的设计了，一款产品我们需要用到很多的电子元件才能达到我们想要的效果，而PCB板上的电子元器件不是我们随便安装就好，而是需要我们根据不同电子元器件的性能去安装，而且很多电子元器件都有其对应的克星，下面我们来说说铝电解电容在电路中的设计：
1. 电解电容器正负极间距必须与线路板孔距相吻合；
3. 电解电容器防爆阀上方尽量避免配线及安装其他元件；
4. 电路板上，电容器的安装位置，请不要有其他元件；
5. 电解电容器四周及电路板上尽量避免设计，安装发热元件；
6. 温度及频率的变化不至于引起电性能变化；
7. 双面印刷板上安装电容器时，电容器的安装位置避免多余的基板和过孔；
10.如果通风一侧朝向PCB板，（如低端通风型电容），在PCB板上就要相应地打一个孔以释放气体。孔与电容器的位置应相对应。
11.安装螺纹端线电容时，低端不要朝下。这样的电容。如果水平装配的话，正端应在上方位置；
12.电解液中的主要溶液和隔离纸都是易燃物品，电解液还是导电的。当与其电路板接触时，可能造成电路被腐蚀或短路故障，导致其冒烟或者着火。
13.温度和工作频率改变时，电容的电气特性会随着改变。设计电路时，应考虑到这种变化；
14.两层电路板的设计中，电容的下方不能有走线或过孔。
