铝电解电容使用须知
Browse：403 Times Date：2016-10-20

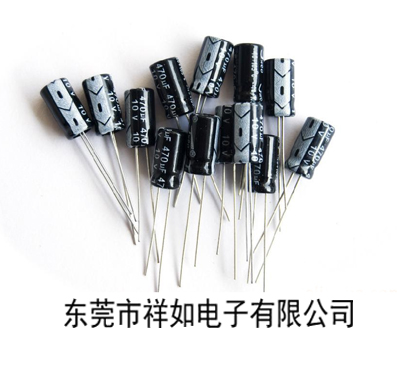

铝电解电容使用须知
为了确保产品的最高稳定度和性能，在使用铝电解电容时，须注意以下事项：
如果正负极接反，将产生异常电流，导致电路短路，甚至损坏器件本身，如果不确定正负极性，就要使用直流双极电解电容，直流电容不能使用在交流电流中。
2. 在额定电压范围内使用
如果电容两端电压超过其额定电压，急剧增加的漏电流将导致电容特性的恶化或器件的损毁。
如果在需要快速充放电的场合使用电解电容，则电容发热将导致电容特性恶化甚至损坏。
4. 在额定纹波电流下使用
如果纹波电流超过其额定纹波电流，电容寿命将缩短，在极端情况下，其内部发热将会将其烧毁，在这种电路中，要使用高纹波类型的电解电容。
电解电容的特性会随着温度的改变而改变，这种该改变是暂时的，而且在初始温度下，仍然保持其初始特性（如果在长时间的高温下，其特性还没有恶化的话）。如果使用温度超出其规定的温度范围，增加的漏电流将损坏电容器件。我们在设计中，要注意诸多因素对电容温度的影响，比如说周边温度的影响，设备的内部温度的影响，电路单元中其他发热器件的热辐射影响，还有电容本身由于纹波电流而引起的发热产生的影响。
当工作频率改变时，电解电容的特性会随之改变。通常，电解带内容的值是20℃。120Hz下的值，该只i随着频率的增加而增加。同样，正切损耗角（tan δ）也是20℃，120Hz下的值。随着频率的增加而增加。特性阻抗通常是20℃，100Hz下的值，它将随着频率的降低而增加。
7. 铝电解电容的寿命
当铝电解电容的特性恶化到致其失效时，它的寿命也就终止了，温度和纹波电压是影响寿命的两个重要因素。
在经过长时间的存储之后，无论是否装配在设备中，铝电解电容的漏电流都会增加，当周围温度较高时，这种趋势更为显著，如果电容在常温下存储时间超过两年（高温下时间更短）漏电流有所增加，推荐加电压存储，考虑到初始增流的影响，推荐在设备中采用额外的保护电路。
电容器和阴极引出端是通过电解液连接在一起的，电解液的阻值又不是确定的，所以如果需要完全绝缘，须在装配时加上一个绝缘器。
10. PCB板立式电容的非接线端（附加的引出端）
由于NC端没有绝缘，它应被装配在与电路其他器件电气隔离的地方。
