产品展示
您当前所在的页面:首页 > 产品展示 > “穿心磁珠”的详细信息

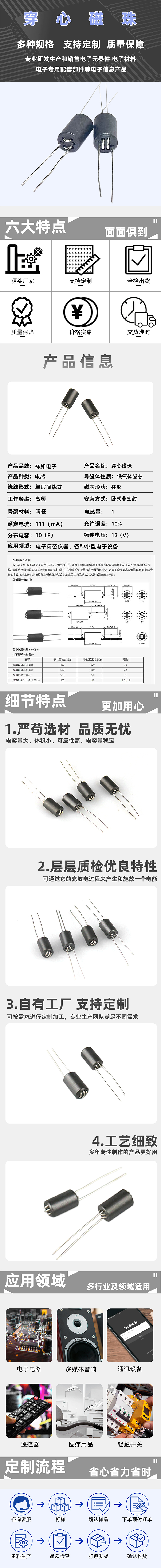

穿心磁珠

   【上一个】 【下一个

产品名称: 穿心磁珠

资料下载:

产品信息:

    产品简介:磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号,像一些RF电路,PLL,振荡电路,含超高频存储器电路(DDRSDRAM,RAMBUS等)都需要在电源输入部分加磁珠,而电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过50MHZ。 磁珠有很高的电阻率和磁导率,等效于电阻电感串联,但电阻值和电感值都随频率变化

    产品功能:主要是消除存在于传输线结构(电路)中的磁珠的电路元件符号RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分,直流成分是需要的有用信号。要消除这些不需要的信号能量,使用片式磁珠扮演高频电阻的角色(衰减器)。磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。作为电源滤波,可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠。在电路功能上,磁珠和电感是原理相同的,只是频率特性不同罢了。直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量,使用片式磁珠扮演高频电阻的角色(衰减器),该器件允许直流信号通过,而滤除交流信号。通常高频信号为30MHz以上,然而,低频信号也会受到片式磁珠的影响。磁珠有很高的电阻率和磁导率,等效于电阻和电感串联。在电路中只要导线穿过它即可。高频电流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个组件的值都与磁珠的长度成比例。有的磁珠上有多个孔洞,用导线穿过可增加组件阻抗(穿过磁珠次数的平方)。铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出),还可广泛应用于其它电路。

     产品应用:汽车电子,电视,DVD/VCD,电话机,电子玩具,移动通信设备灯饰,医疗设备,计算机产品,外围设备,网络xDSL滤波器,调制解调器,全球定位系统,AC-DC、DC-DC变换器,升/降变换器,放大器,视听设备,音频设备,噪声滤波器,电源,分析器,显示器,开关稳压器,SCR和TRIAC控制电路,自动化系统,EMI/RFI扼制滤波器,扬声器伺服网络,输入滤波器,语音处理器,SMPS和开关交流适配器,攻放,抑制电磁辐射干扰、CATV、影碟机、立体音响系统、卫星接收、无线电话、录像机、影碟机、汽车音响、家用设备、电话传真、测试设备、电源设备、充电器、电子钟表、AC汽车、玩具、机顶盒、报警器、节能灯、太阳能、LED、开关电源、充电器、电动车、ADSL、照明、等用电设备。
      东莞市祥如电子有限公司是一家专业从事电子元器件,产品广泛应用于家电,汽车,电动车,工业控制器,用来保护电子设备免受电源干扰而损坏。祥如致力于:“人才的培育、新产品的研发、技术的创新、产品的升级”。一切只为给您提供更好的服务更优质的产品,一切只为您的到来做准备!
