共模电感

   【上一个】 【下一个

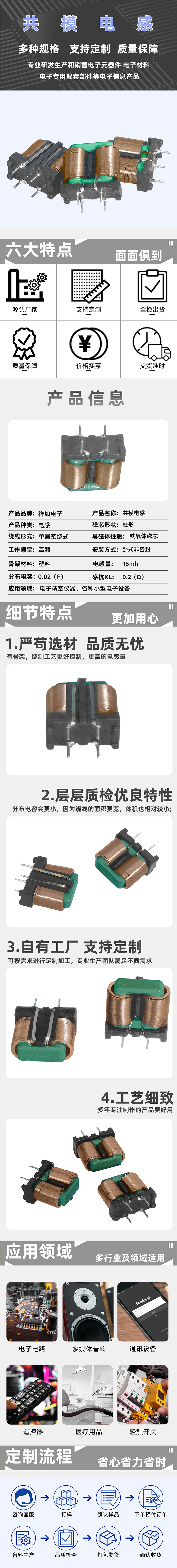

产品名称: 共模电感

资料下载:

产品信息:

共模电感

     共模电感(Common mode Choke),也叫共模扼流圈,常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中,共模电感也是起EMI滤波的作用,用于抑制高速信号线产生的电磁波向外辐射发射。
     共模电感在制作时应满足以下要求:
      (1)绕制在线圈磁芯上的导线要相互绝缘,以保证在瞬时过电压作用下线圈的匝间不发生击穿短路;
      (2)当线圈流过瞬时大电流时,磁芯不要出现饱和;
      (3)线圈中的磁芯应与线圈绝缘,以防止在瞬时过电压作用下两者之间发生击穿;
      (4)线圈应尽可能绕制单层,这样做可减小线圈的寄生电容,增强线圈对瞬时过电压的承受能力。通常情况下,同时注意选择所需滤波的频段,共模阻抗越大越好,因此我们在选择共模电感时需要看器件资料,主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响,主要关注差模阻抗,特别注意高速端口。
      产品应用:EMI辐射噪声抑制的任何电子设备,USB接口线的个人电脑及周边,1394线的个人电脑, DVC ,机顶盒,液晶显示器面板,低电压差分信号传输( LVDS ),噪声抑制,高共模阻抗噪声波段和低差模阻抗信号频段。
